Fensteröffner Linea Micro S | Antrieb mit Gelenkkette für Kipp-, Klapp- & Dachflächenfenster in 2 Anschlussvarianten

Lieferzeit: im Lager
Versand nach: Deutschland-Flagge
Art.Nr.: microS
GTIN/EAN: 4055476017348
ab 174,95 ¤
ab 174,95 ¤ / Stück
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Ausführung des Fensteröffners Linea Micro S
Befestigungskonsolen Fensteröffner
  • schwer erreichbare Fenster via Schalter öffnen
  • Automation mit Zeitschaltuhr möglich
  • vielseitig einsetzbar
  • Details
  • Passend dazu

Produktbeschreibung

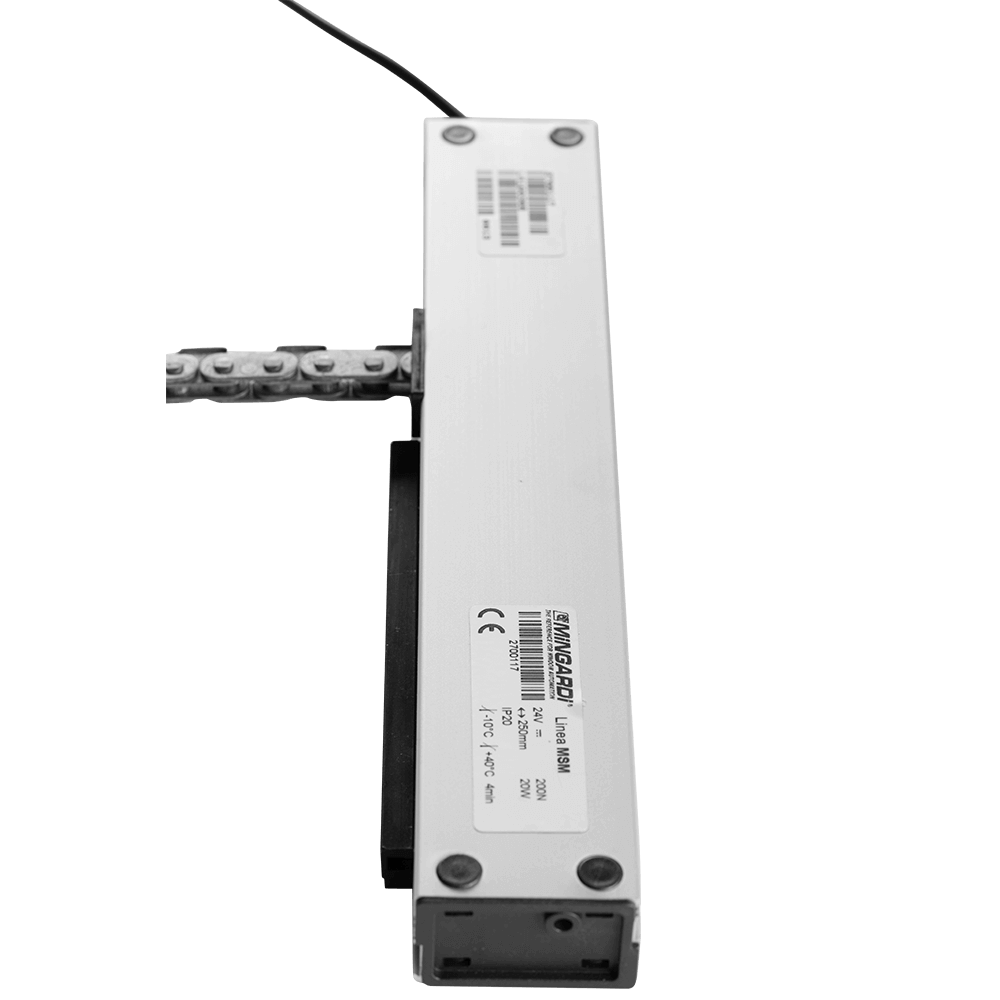

Fensteröffner Micro S mit Gelenkkette

Für verschiedene Fenstertypen geeignet, mit 24V DC oder 230V∼ / 50Hz

Der praktische Fensteröffner Micro S (ältere Typenbezeichnung von "SKF Magnetic" ist CC20) ist sehr kompakt gefertigt und platzsparend anzubringen.

Der elektrische Linear-Antrieb ist ein Multifunktionstalent! Als Fensteröffner kann er eingesetzt werden für nahezu alle Bausituationen, ob Kipp- oder Klappfenster oder auch bei Dachflächenfenstern.


Kippfenster

Rahmenklemme mit Uno Halterung

Klappfenster

Rahmenklemme mit Montageträger

Dachflächenfenster

Rahmenklemme mit Montageträger

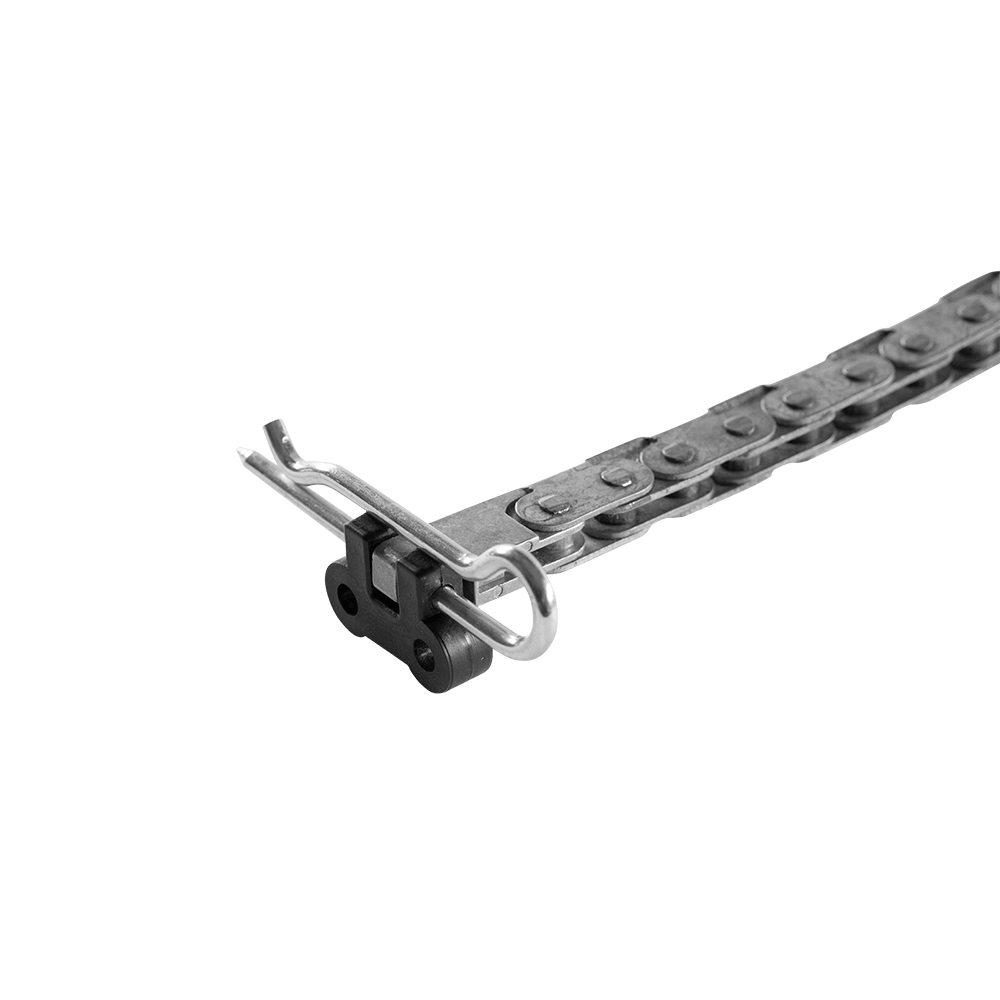

Der Antrieb ist mit einer Gelenkkette ausgestattet und arbeitet sehr zuverlässig und stabil. Zusätzlich ist die Kette verstärkt. Die sehr kleine Bauweise macht ihn sehr flexibel in der Anwendung. Die Endabschaltung erfolgt über hochwertige Hall-Elemente. Der Fensteröffner ist völlig wartungsfrei und von Profi-Qualität, somit ist er sehr langlebig. Es besteht die Möglichkeit zur Parallelschaltung.

Geliefert wird der Fensteröffner wahlweise als 230 V∼/ 50Hz -Ausführung oder auch als 24V DC - Version. Die entsprechenden technischen Daten können Sie der Tabelle unten entnehmen. Je nach Bausituation können Sie zwischen zwei Konsolensätzen wählen: Konsole für Klappfenster (2700093) oder Konsole für Kippfenster (2700094). Bei Dachflächenfenster benötigen Sie ebenfalls die Konsole für Klappfenster (2700093).

Übersicht der möglichen Fenstertypen:
  • Klappfenster
  • Kippfenster
  • Dachflächenfenster
  • Drehfenster



Sie erwerben hier einen Fensteröffner Micro S zur Automation von Fenstern - gewünschte Variante und Konsole bitte oben im Menü auswählen!

Berechnung der nötigen Kraft F

Fensterantrieb D8 Fce
F = erforderliche Kraft, die zu berechnen ist
C = Öffnungshub (hier also 250mm)
H = Höhe des zubewegenden Fensters/ Gegenstands
P = Gewicht des Fensters/ Gegenstands

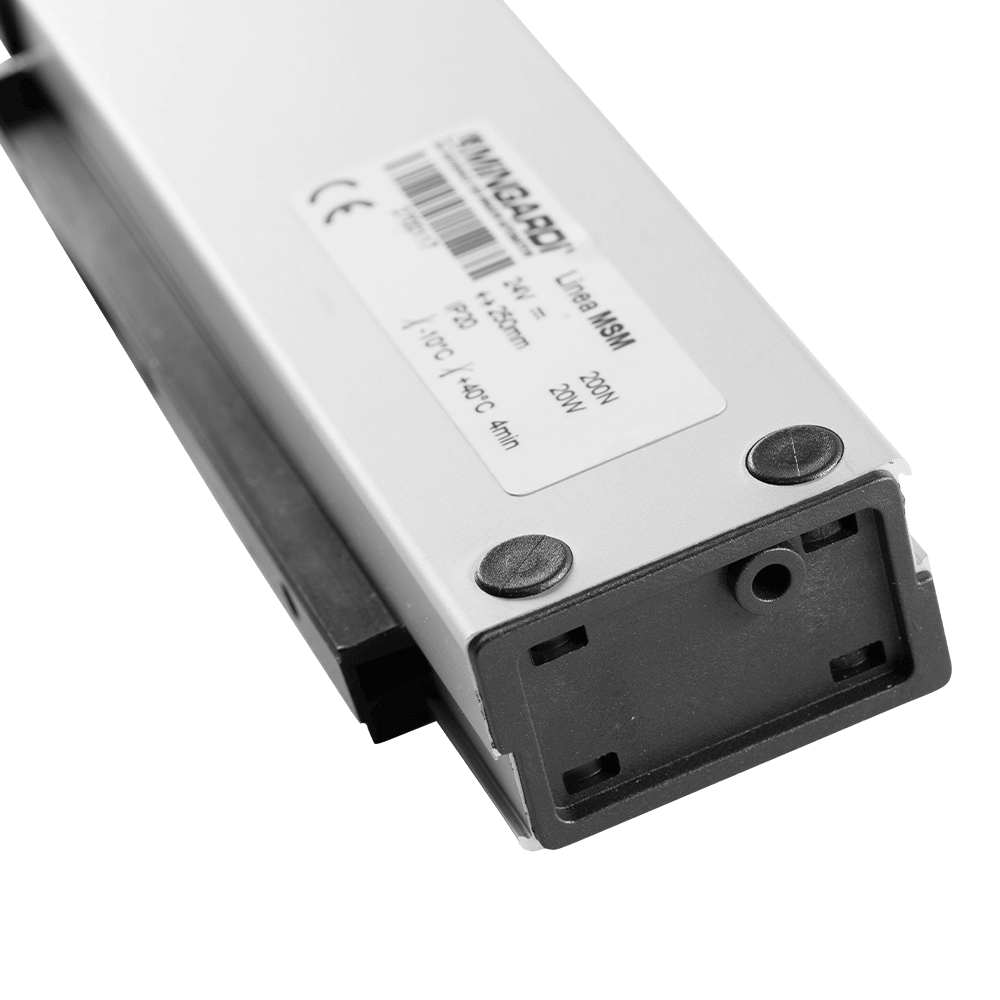

Technische Details des Fensteröffners

TYP-Bezeichnung Micro S [ 2700055 ] Micro S [ 2700177 ]
Nennspannung 230 VAC~ / 50 Hz 24 V DC
Hub 250 mm 250 mm
Schubkraft 200 N 200 N
Leistung (max.) 30 W 20 W
Kabel 4-adrig 1mm²
(1m Länge)
2-adrig 1mm²
(1m Länge)
Geschwindigkeit ca. 10 mm/s ca. 10 mm/s
Schutzart IP20 IP20
Bedienung Standardschalter
(Wippschalter/ Knebelschalter/
etc. - nicht inkl.)
Standardschalter
(Wippschalter/ Knebelschalter/
etc. - nicht inkl.)
Anleitung als PDF klick hier für Micro S-Anleitung

Maße des Fensteröffners

Maße der Konsole Micro S 230V∼ / 50Hz [ 2700055 ]

Fensterantrieb Micro S 2700055

Maße der Konsole Micro S 24V DC [ 2700177 ]

Fensterantrieb Micro S 2700177

Maße des Zubehörs [ 2700093 | 2700094 ]

Fensterantrieb Micro S
Fensterantrieb Micro S Fensterantrieb Micro S Fensterantrieb Micro S Fensterantrieb Micro S Fensterantrieb Micro S Fensterantrieb Micro S Fensterantrieb Micro S

Lieferumfang

  • 1x Fensteröffner Micro S (frühere Bezeichnung: CC20) als 230V∼ / 50Hz oder 24V DC
    Gewünschte Ausführung bitte oben im Menü auswählen!

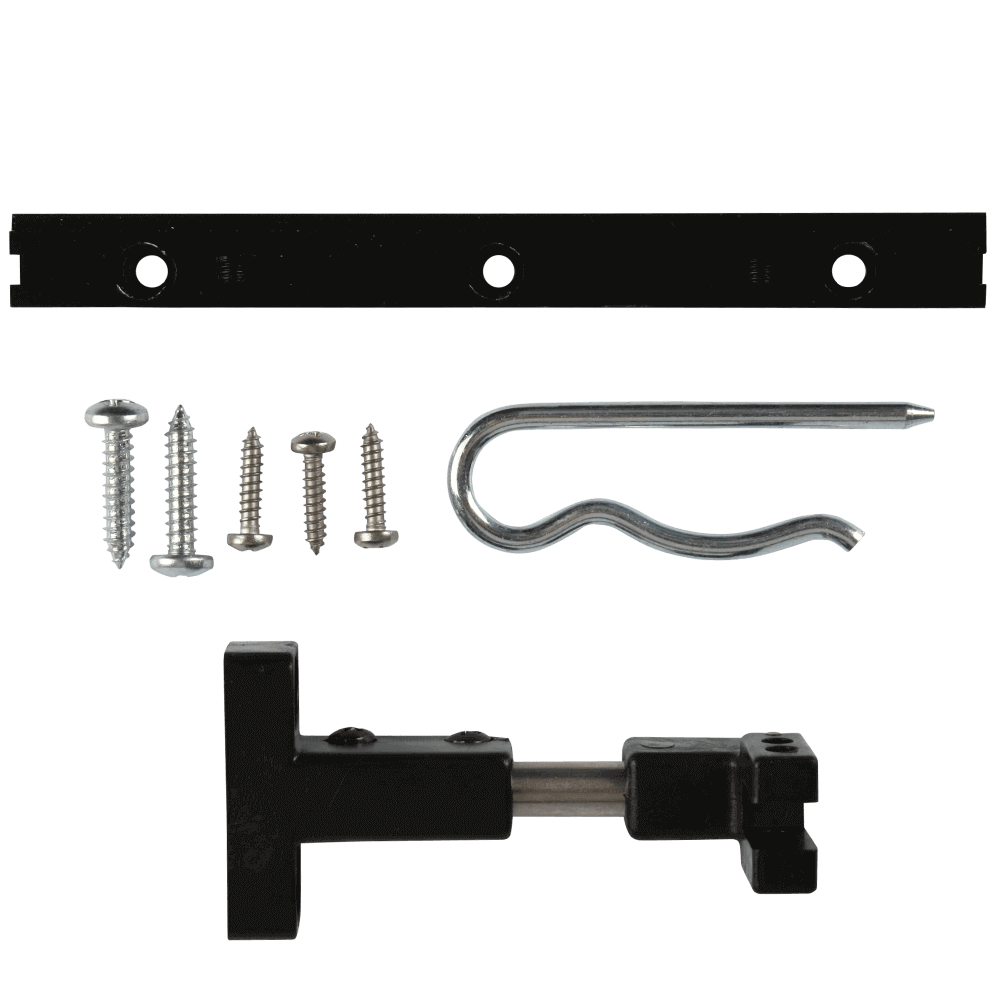

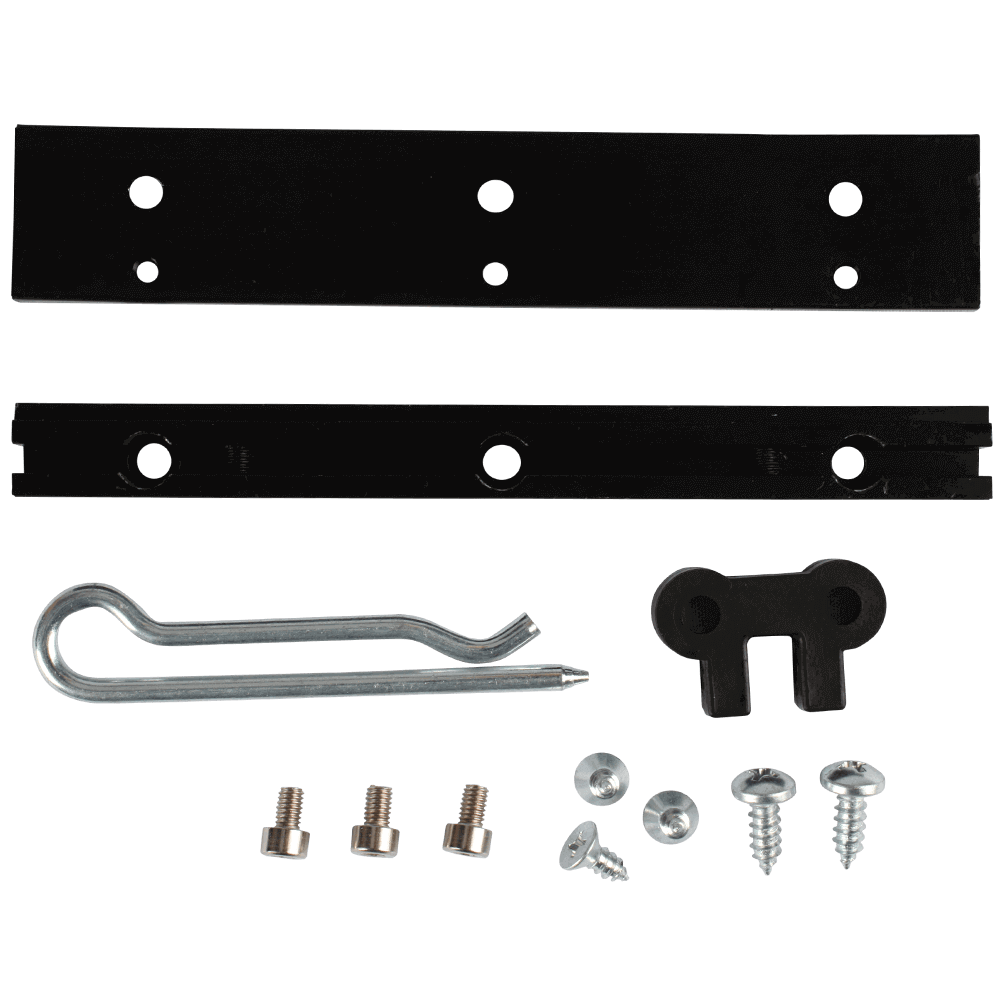

  • 1x Konsolensatz Kipp- oder Klappkonsole
    Gewünschte Konsole bitte ebenfalls oben im Menü auswählen!
  • 1x Montage- & Betriebsanleitung
  • inkl. Rechnung mit ausgewiesener MwSt.


Die Lieferzeit beträgt ca. 1-2 Werktage (Mo-Fr)
