Kegelradantrieb | Zugleistung bis zu 27kg für 40er und 60er 8-Kant Wellen, umstellbar

Lieferzeit: im Lager
Art.Nr.: 177
GTIN/EAN: 4055476001996
ab 37,00 ¤
ab 37,00 ¤ / Stück
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Kegelradantrieb - Stärke
Adapter Kegelradantrieb
  • Details
  • Passend dazu

Produktbeschreibung



Kegelradantrieb verschiedene Modelle bis zu 27kg

für 40er oder 60er 8-Kant-Welle

Der Kegelradantrieb ist hochwertig gefertigt und auf Langlebigkeit ausgerichtet. Es ist vielseitig einsetzbar: der Antrieb passt für eine 40mm 8-Kant Welle und kann mit einem robusten Adapter aus PVC auch mit einer 60mm 8-Kant Welle genutzt werden. Darüberhinaus kann bei dem Schneckengetriebe (so wird der Antrieb auch genannt) mit nur wenigen Handgriffen die Drehrichtung zwischen rechts- und linksdrehend gewechselt werden.

Die Aufnahme ist für einen 4-Kant-Stift mit 6mm x 6mm passend.

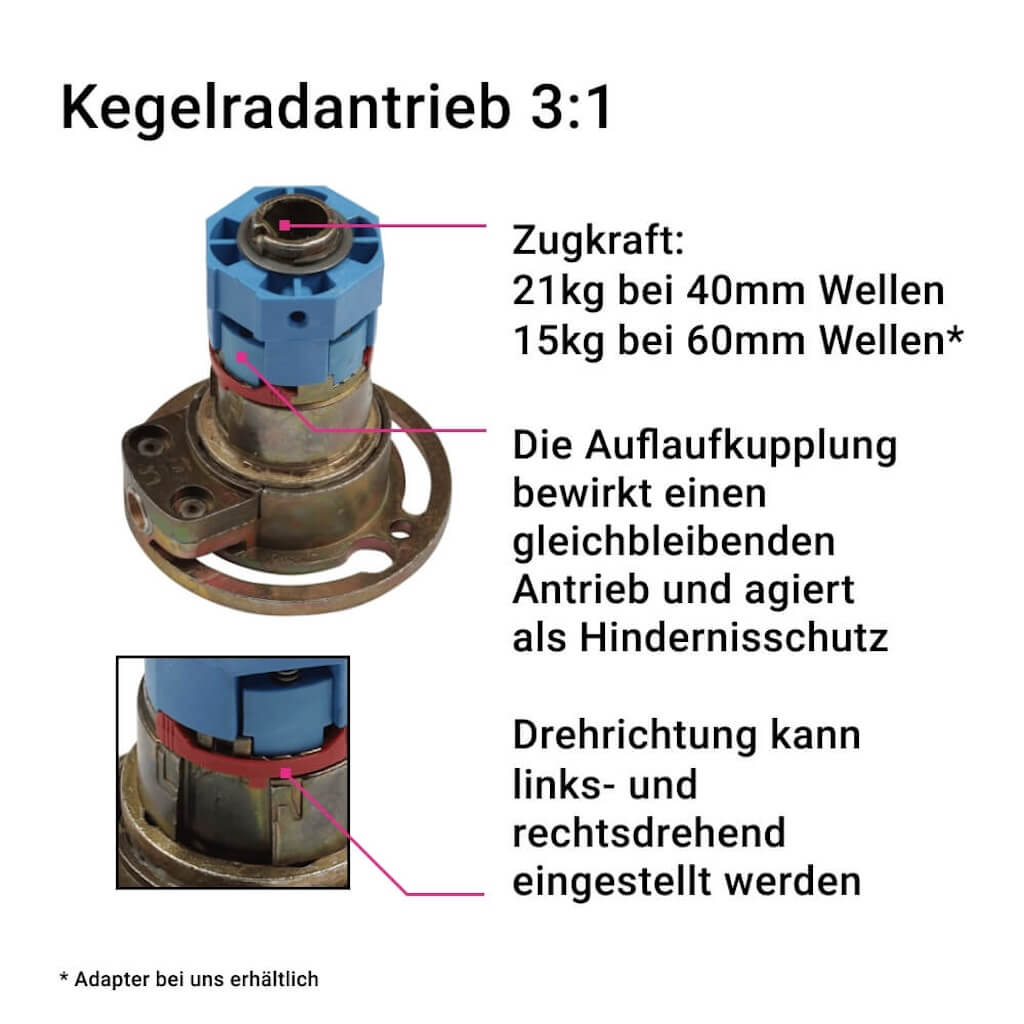

Die Auflaufkupplung bewirkt einen gleichbleibenden Antrieb und agiert auch als Hindernisschutz. Sie löst aus, wenn der Rollladenbehang auf der Fensterbank aufkommt oder auf ein Hindernis stößt. So wird verhindert, das der Panzer sich weder falsch noch überhaupt weiter abwickelt.

Sie erwerben hier ein Kegelradantrieb in gewünschter Stärke.



Verfügbare Ausführungen

  • Kegelradantrieb | 2:1 | bis 15 kg Zugkraft bei einer 40er Welle/ bis 10 kg Zugkraft bei einer 60er Welle
  • Kegelradantrieb | 3:1 | bis 21 kg Zugkraft bei einer 40er Welle/ bis 15 kg Zugkraft bei einer 60er Welle
  • Kegelradantrieb | 4:1 | bis 27 kg Zugkraft bei einer 40er Welle/ bis 21 kg Zugkraft bei einer 60er Welle


Die Maße

Die Maße der Kegelradantriebe [ 177-10 | 117-20 ]

Maße Kegelradantrieb


Maße des Kegelradantriebs [ 117-30 ]

Maße Kegelradantrieb


Maße des Adapters [ 117-40 ]

Maße Kegelradantrieb

Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30

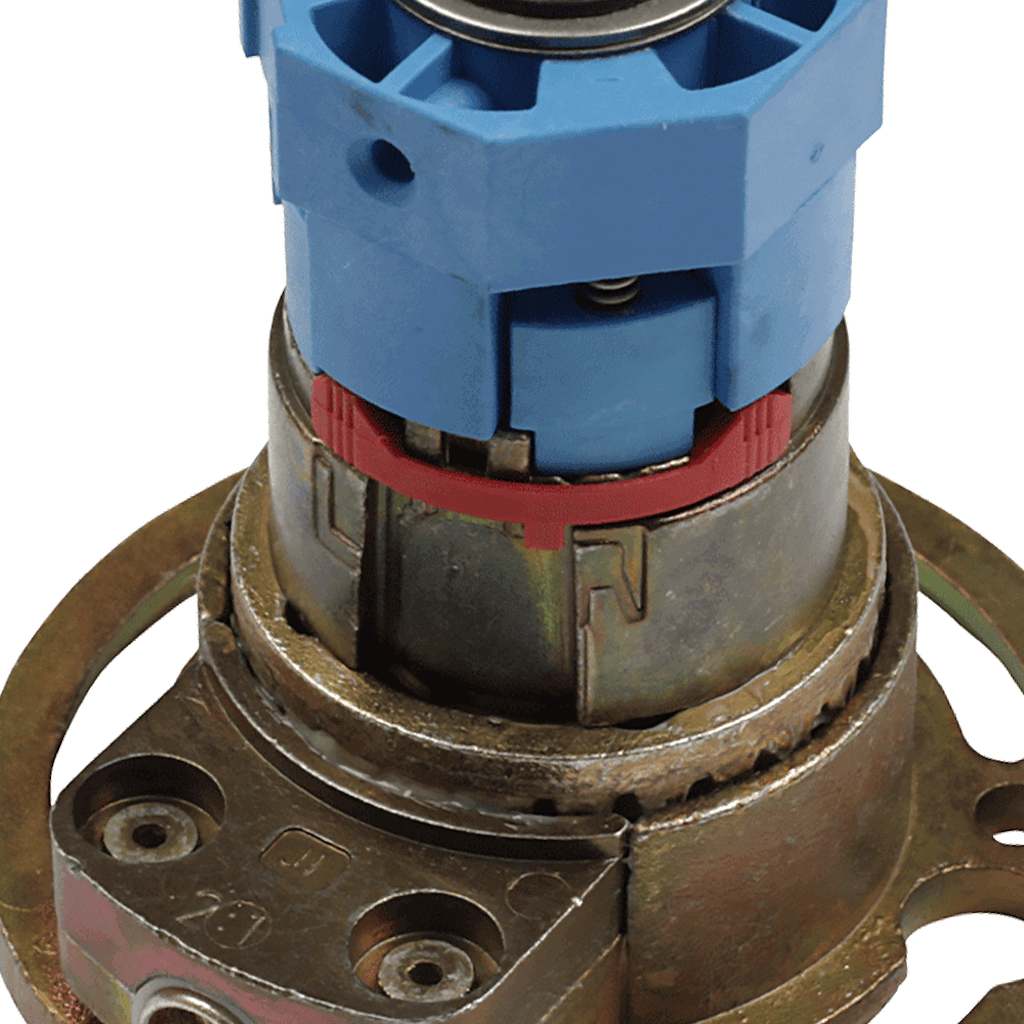

Umschaltung der Drehrichtung

Kegelradantrieb Kegelradantrieb Kegelradantrieb Kegelradantrieb
Für Linkseinbau eingestelltes
Getriebe am Rohrmitnehmer
nach links drehen...
...bis die Sperrbolzen der
Auflaufkupplung ausrasten und
der Umschaltmechanismus frei ist.
Umschaltmechanismus nach
rechts
bis zum Anschlag
drehen...
...und den Rohrmitnehmer
ebenfalls nach rechts drehen
bis die Sperrbolzen der Auflaufkupplung
einrasten.


Lieferumfang

  • 1x Kegelradantrieb 2:1 | 3:1 | 4:1 für 40er Welle
    Gewünschte Ausführung bitte oben im Menü auswählen!

  • optional: Adapter für 60mm 8-Kant-Welle (bitte über das Menü auswählen, wenn gewünscht!)

  • inkl. Rechnung mit ausgewiesener MwSt.


Die Lieferzeit beträgt ca. 1-2 Werktage (Mo-Fr)
