Rollladenmotor MAXI 40NM Antrieb für 8-Kant Welle mit Zugkraft bis 100kg

Rollladenmotor MAXI 40NM | Antrieb für 8-Kant Welle mit Zugkraft bis 100kg
  • Rollladenmotor MAXI 40NM | Antrieb für 8-Kant Welle mit Zugkraft bis 100kg
  • Rollladenmotor MAXI 40NM | Antrieb für 8-Kant Welle mit Zugkraft bis 100kg
  • Rollladenmotor MAXI 40NM | Antrieb für 8-Kant Welle mit Zugkraft bis 100kg
  • Rollladenmotor MAXI 40NM | Antrieb für 8-Kant Welle mit Zugkraft bis 100kg
5
Lieferzeit: 2-3 Werktage
Versand nach:  DE + EU
Art.Nr.: R40
GTIN/EAN: 4055476019922
Voraussichtlich am Montag bei Ihnen!
Versand nach:  DE + EU
ab 74,95
inkl. 19 % MwSt.zzgl. Versandkosten
Lieferzeit: 2-3 Werktage
In den Warenkorb
Zahlungsmethoden: PayPal, iDEAL (NL), Przelewy24 (PL), Mastercard, Vorkasse, Rechnung, VISA, SEPAZahlungsmethoden: PayPal, iDEAL (NL), Przelewy24 (PL), Mastercard, Vorkasse, Rechnung, VISA, SEPA

Adapterauswahl
  • Schluss mit lästigem Ziehen am Gurt!
  • attraktive Staffelpreise - sparen, wenn Sie mehr kaufen
  • Automation möglich für noch mehr Komfort

Produktbeschreibung

Für 60mm 8-Kant- Welle | 40NM - 100kg Zugkraft

Problemlos, schnell und preiswert lässt sich jeder Rollladen, ob alt oder neu, mit einem Elektromotor ausstatten. Der Motor wird ganz einfach in die Rollladenwelle eingeschoben und dann an den Strom angeschlossen. Nur noch die Endlagen einstellen, fertig!

Bitte prüfen Sie vor dem Kauf, welche Welle Sie haben. In unserem Shop finden Sie für jede Welle die passenden Motore bzw. Adapter. Für diesen MAXI-Motor sind auch 50mm & 70mm 8-Kant Adapter und 65mm Adapter für eine Rundwelle verfügbar. Mit dem richtigen Motor genügt ein Knopfdruck und leicht und leise öffnen und schließen sich Ihre Rollläden.

Leiser und vibrationsarmer Rollladenantrieb in absoluter Profiqualität, dank Präzisions-Flüstergetriebe. Langlebig und zuverlässig. Zur Geräuschdämpfung werden die Motorköpfe aus Kunststoff hergestellt und die Motore mit einem speziellen schalldämpfenden Lack überzogen.

Der Einbau ist sehr einfach und in wenigen Schritten vorzunehmen - siehe Anleitung/ Video unten!


5 Jahre Garantie! [ Garantiebedingungen einsehen ]


  • Die Vorteile unseres Asynchronmotors nochmal für Sie zusammengefasst:
  • Getriebe: Präzisions-Planetengetriebe lebensdauergeschmiert
  • extrem leise und leistungsfähig durch hochpräzise Fertigung -
    Jeder Antrieb wird auf störende Geräusche geprüft!
  • Langlebigkeit: Jeder Antrieb ist auf tausende Auf- und Ab-Zyklen ausgelegt
  • Kälte- und Hitzebeständigkeit von -10°C bis +40°C
  • wartungsfrei: Alle Komponenten sind vollkommen wartungsfrei
  • Bremse: Elektromagnetische Scheibenbremsen bewirken weiches, punktgenaues Anhalten ohne jeden Nachlauf, volle Bremskraft bei Ausschalten oder Ausfall des Stroms
  • erhöhter Einbruchschutz durch Selbsthemmung
  • Endlageneinstellung: Leichte Einstellung der Endlagen über parallel angeordnete, versenkte Einsteckritzel, absolut wartungsfrei! Höchste Wiederholgenauigkeit während der gesamten Lebensdauer des Antriebs!
  • höchster Komfort durch bequeme Montage
  • Endschalter sind überfahrbar und bei fehlerhafter Einstellung vor Beschädigung sicher
  • für Rechts- und Linkseinbau gleichermaßen geeignet
  • Motorkopf überwickelbar für beengte Einbauverhältnisse
  • schnelles Wiedereinschalten nach Auslösung des Temperaturwächters
  • bewährte und präzise elektromechanische Endabschaltung

Sie erwerben einen hochwertigen Rohrmotor für MAXI-Rollladenwelle 60mm 8-Kant - Zugkraft bis 100kg!

Direkt vom Profibetrieb in Deutschland! - Seit 1975 Rollladen Rapp (Meisterbetrieb)!

Technische Details des Rollladenmotors 40NM

TYP-BezeichnungR40
für WelleStandard 60mm 8-Kant (MAXI)
Zugkraft40NM - ca. 100kg
Drehzahl17 U/min
Nennspannung230 V / 50 Hz
Leistungsaufnahme240 Watt
Ausführungkabelgebunden
Zuleitung2,5m Kabel, weiß
mögliche AnsteuerungWipp-/ Knebelschalter oder Zeitschaltuhr
SchutzartIP44 | Klasse I
LabelCE erklärt | VDE
Temperaturbeständig-10°C bis +40°C
Einbaurechts und links möglich
Adapter8-Kant:
50mm
60mm (Standard)
70mm
Rundwelle:
65mm
Motorlänge595 mm

Fragen zum Produkt:

Welcher Rollladenmotor passt bei mir?

Sehen Sie in Ihrem Rollladenkasten nach, welche Stahlwelle Sie verbaut habe (eine solche ist Voraussetzung für einen Motor!). Je nach Wellendurchmesser brauchen Sie entweder einen Minimotor für 40mm Wellen oder Maximotor für 50mm, 60mm, 70mm oder auch 65mm Rundwelle.

Der nächste Schritt ist zu prüfen, welche Zugkraft Sie benötigen. Diese berechnen Sie folgendermaßen:

Höhe Panzer x Breite Panzer x ungefähres Gewicht des Panzers in kg/m²

Dabei rechnen wir mit 4kg/m² für PVC-Panzer und 4,5kg/m² für ALU-Panzer.

Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,0m. Die Fläche wäre also 3,0m² (aufgerundet).

[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,0m x 4,5kg/m² = 13,5kg

Der Motor muss also rund 14kg ziehen können. In der Tabelle für die jeweiligen Motorstärken können Sie nun ablesen, ob der gewünschte Motor ausreichend Kraft hat. Die Tabelle finden Sie in der jeweiligen Beschreibung des Motors. Beachten Sie dabei auch, ob der Motor für die Fläche einsetzbar ist.

Bei knapper Kraftreserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor, sprich: wenn Ihr Motor z.B. 16kg ziehen müsste, die Tabelle aber nur bis 20kg sagt, sollten Sie den nächststärkeren Motor wählen.

Zum Motor-Finder

Ich habe noch Gurtzug verbaut und möchte auf Rollladenmotor umstellen, was brauche ich?

Generell brauchen Sie zunächst eine Stahlwelle falls Sie noch eine ältere Holzwelle haben. In die Stahlwelle wird der Motor eingeschoben. Zur Aufhängung auf der Motorseite liegt dem Rollladenmotor ein entsprechendes Motorlager bei. Auf dieser Seite muss also nur das alte Lager ausgebaut und mit dem Motorlager ersetzt werden.
Auf der Gegenseite des Motors brauchen Sie zur Aufhängung ein Kastenlager, ein Kugellager und eine Walzenkapsel als Minimum-Ausstattung.

Beachten Sie die Größe der Teile, die Sie brauchen: haben Sie eine 40mm Stahlwelle mit Mini-Motor, brauchen Sie alle weiteren Zubehörteile in mini, bei einer 60mm Stahlwelle mit MAXI-Motor brauchen Sie entsprechend MAXI-Zubehörteile.

Um Ihnen den Einkauf zu erleichtern finden Sie [ hier ] alle unsere fertig zusammengestellten Zubehör-Sets, teilweise sogar mit Stahlwelle, falls Sie diese auch benötigen. Ausführliche Informationen zur Umrüstung finden Sie auch [ hier ].

Ich möchte 2 oder mehr Motore über einen Schalter/ eine Zeitschaltuhr bedienen, geht das?

Selbstverständlich ist dies möglich! Wenn Sie sich für kabelgebundene Motore entscheiden, benötigen Sie hierzu ein sogenanntes Trennrelais, an dem die Motore und der Schalter angeschlossen werden. Dann wird der Schalterbefehl von allen angeschlossenen Motoren ausgeführt. Wir führen verschiedene Trennrelais, um unterschiedlichste Montagesituationen abzubilden. So kann auch ein ganzer Haushalt vernetzt werden.

Noch leichter ist eine Gruppenbildung mit den FUNK-Motoren. Hier brauchen Sie keine zusätzliches Produkt und auch keine aufwendige Verdrahtung. Mit einem Handsender mit mehreren Kanälen lassen sich die gewünschten Motore einfach auf die jeweiligen Kanäle programmieren, z.B. könnte Kanal 1 alle Schlafzimmer-Rollladen bedienen, Kanal alle Büroräume und Kinderzimmer und Kanal 3 könnte dann nochmal alle Motore gleichzeitig umfassen. Wir führen Mehrkanal-Handsender mit 5, 6 und 16 Kanälen, sodass Sie sehr flexibel Gruppen bilden können.

Weitere Fragen

Die Maße unseres MAXI-Motors

Maße Rollladenmotor

Rollladenmotor MAXI 40NM Rollladenmotor MAXI 20NM Rollladenmotor MAXI 20NM Rollladenmotor MAXI 40NM

Wie berechne ich, welchen Motor ich brauche?


 MAXImini
Motorstärke10NM20NM40NM13NM
Höhe
bis 1,5m
20kg40kg100kg36kg
bis 2,0m17kg37kg85kg32kg
PVC-Rollladen
Gewicht ca. 4 kg/m²
bis 5m²bis 10m²bis 25m²bis 9m²
Aluminium-Rollladen
Gewicht ca. 4,5 kg/m²
bis 4,5m²bis 9m²bis 22m²bis 8m²

Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,0m. Die Fläche wäre also 3,0m² (aufgerundet).

Mit einem Blick in die Tabelle sehen wir, dass der MAXI-Motor bis 4,5m² eingesetzt werden kann bei ALU, also müssen wir nur noch das Gewicht berechnen, das der Motor ziehen muss:

[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,0m x 4,5kg/m² = 13,5kg

Der Motor muss also rund 14kg ziehen können. Die Tabelle sagt, der Motor schafft bei einer Höhe von 1,5m sogar 20kg, also ist der Motor für den Panzer geeignet und hat ausreichend "Kraftreserve". Bei knapper Reserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor.

selbstverständlich zertifiziert!

Zertifizierung Rohrmotor

Kurzanleitung Einbau Rohrmotor

Rollladenmotor Einbau1. Als Ausgangsituation für den Umbau lassen Sie nach Öffnen des Rolladenkastens Ihren Rollladen vollständig herunter und hängen diesen aus der Welle aus.
Rollladenmotor Einbau2. Sichern Sie das Gurtband am Gurtwickler, um Verletzungen zu vermeiden.
Rollladenmotor Einbau3. Entfernen Sie das Gurtband, bis Sie die Gurtscheibe vollständig abgerollt haben. Beim Widerstand können Sie das Gurtband von der Gurtscheibe lösen. Lösen Sie die Schraube der Walzenkapsel auf der anderen Seite. Entnehmen Sie die Welle.
Rollladenmotor Einbau4. Entfernen Sie auf der Bedienseite das alte Kastenlager und bestimmen Sie mit der Anleitung die Position des neuen Motorlagers. Verschrauben Sie dieses.
Rollladenmotor Einbau5. Entfernen Sie die Gurtscheibe zusammen mit der Walzenkapsel auf der Bedienseite der Welle, beides wird nicht mehr benötigt. Nun können Sie den Motor mit dem Mitnehmer voran in die Welle hineinschieben. Beachten Sie die Nahtstelle der Welle, hierfür hat der Mitnehmer eine Vertiefung vorgesehen.
Rollladenmotor Einbau6. Am Motorkopf müssen Sie darauf achten, dass der Adapter richtig auf der Nut sitzt. Drehen Sie den Adapter solange, bis der Adapter ganz nach oben rutscht und direkt unter dem Motorkopf sitzt.
Rollladenmotor Einbau7. Halten Sie den Adapter fest und schieben Sie den Motor nun vollständig in die Welle, sodass keine Zwischenräume mehr vorhaben sind und nur der Motorkopf mit den Einstellritzeln herausschaut.
Rollladenmotor Einbau8. Hängen Sie die Welle mit dem Motor nun wieder in Ihrem Rollladenkasten in die dafür vorgesehenen Lager ein. Achten Sie darauf, dass die Einstellritzel für Sie erreichbar bleiben, um die Endlageneinstellung vornehmen zu können.
Rollladenmotor Einbau9. Der Motor muss vollständig im Lager sitzen, das Kabel darf sich nicht um den Motor wickeln und diesen behindern können. Sichern Sie den Motor mit dem mitgelieferten Splint.
Rollladenmotor Einbau10. Lassen Sie den Motor in die untere Endlage fahren, bis er automatisch stoppt. Hängen Sie dann Ihren Rollladen mit Hilfe von Abdruckfedern wieder ein. Nehmen Sie dann die Einstellung der oberen Endlage nach Anleitung vor. Näheres hierzu auch in unserem Einbau-Film!

Videoanleitung Einbau Motor

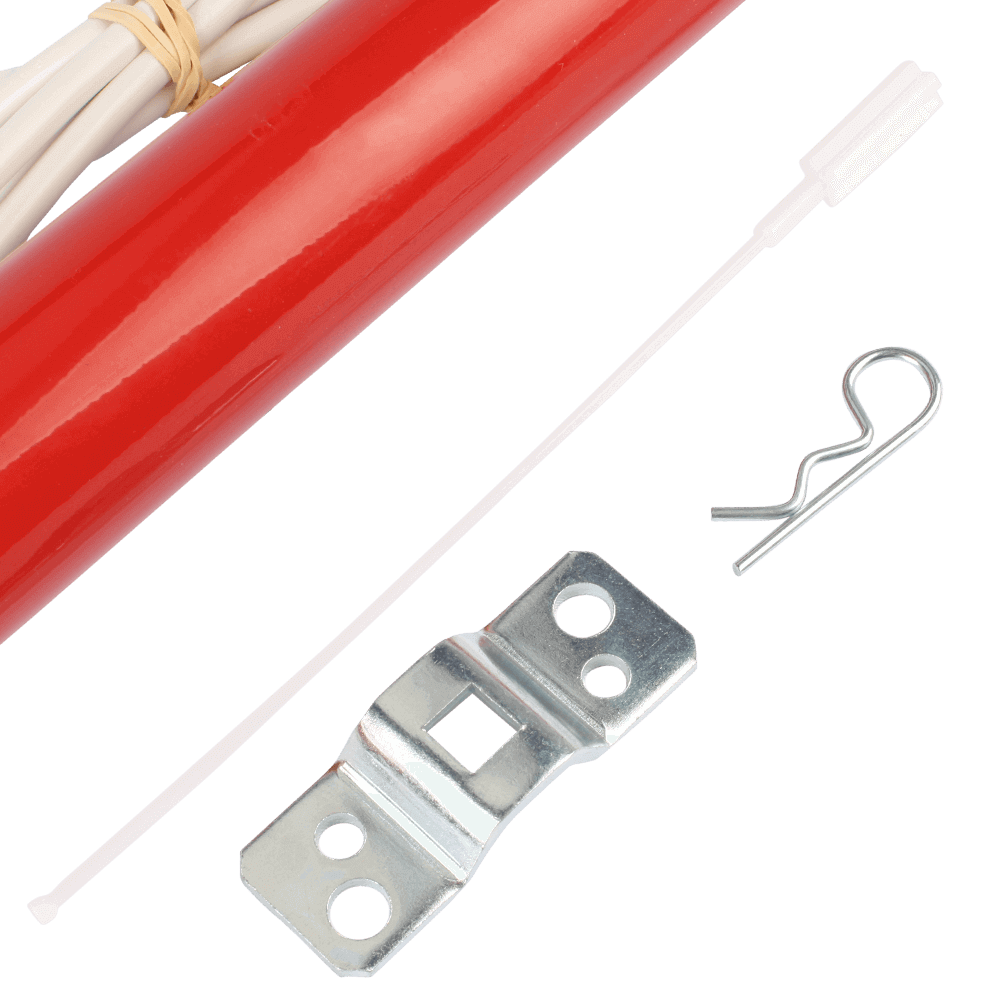

Lieferumfang

  • 1x Rollladenmotor für 60er Welle | 40NM
  • inkl. Adapterset 60mm oder nach Auswahl oben im Menü
  • inkl. Motorlager zur Aufhängung im Kasten
  • inkl. Einstellhilfe (Ritzel)
  • inkl. Montage- und Bedienungsanleitung

  • inkl. Rechnung mit ausgewiesener MwSt.
  • 5 Jahre Garantie
