Umrüstung auf Rohrmotor leicht gemacht: einfach in die Stahlwelle einschieben, Endlagen festlegen und schon können Sie Ihre Rollladen bequem per Knopfdruck ansteuern! Mit der FUNK-Motorvariante holen Sie sich neben der bequemen Bedienung auch viele Kombinationsmöglichkeiten ins Haus. Unser Funk-Sortiment ist perfekt aufeinander abgestimmt und kann flexibel ganz nach Ihren Bedürfnissen zusammengestellt werden!
Bitte prüfen Sie vor dem Kauf, welche Welle Sie haben.
Dieser Motor passt in eine 60mm 8-Kant-Welle und kann mit Adaptern für 50mm & 70mm 8-Kant-Welle oder 65mm Rundwelle umgerüstet werden!
Leiser und vibrationsarmer Rollladenantrieb in absoluter Profiqualität, dank Präzisions-Flüstergetriebe. Langlebig und zuverlässig. Zur Geräuschdämpfung werden die Motorköpfe aus Kunststoff hergestellt und die Motore mit einem speziellen schalldämpfenden Lack überzogen.
Der Einbau ist sehr einfach und in wenigen Schritten vorzunehmen - siehe Anleitung unten!
5 Jahre Garantie! [ Garantiebedingungen einsehen ]
Sie erwerben einen hochwertigen 10NM FUNK-Rohrmotor für MAXI-Rollladenwelle 60mm 8-Kant! Adapter für 50mm und 70mm 8-Kant, sowie 65mm Rundwelle sind über das Menü oben direkt mitbestellbar.
Direkt vom Profibetrieb in Deutschland! - Seit 1975 Rollladen Rapp (Meisterbetrieb)!
Wir empfehlen Ihnen einen Funk-Handsender dazu zu kaufen, auch wenn Sie Everhome einsetzen! Der Funkmotor kann nur mit einem Handsender zurückgesetzt werden. Optimal ist daher pro Motor einen Handsender bzw. einen Kanal einzuplanen, damit der Motor einfach umgelernt werden kann, sollte dies mal notwendig werden. Ein Zurücksetzen mit Everhome ist nicht möglich!
TYP-Bezeichnung | FU-10-R |
---|---|
für Welle | Standard 60mm 8-Kant (MAXI) |
Zugkraft | 10NM - ca. 20kg |
Drehzahl | 16 U/min |
Nennspannung | 230 V / 50 Hz |
Leistungsaufnahme | 125 Watt |
Ausführung | FUNK |
Zuleitung | 2,5m Kabel, weiß |
mögliche Ansteuerung | Handsender 1-, 5-, oder 16-Kanal, Wandsender 1-Kanal, Handsender 6-Kanal/ Zeitschaltuhr, EVERHOME System |
Schutzart | IP44 |
Label | CE erklärt | VDE |
Temperaturbeständig | -10°C bis +40°C |
Einbau | rechts und links möglich |
Adapter | 8-Kant: 50mm 60mm (Standard) 70mm Rundwelle: 65mm |
Endlageneinstellung | autom. Endlagenerkennung & manuell |
Hinderniserkennung | in der Programmierung einstellbar (Wellenclipverbinder notwendig!) |
Sehen Sie in Ihrem Rollladenkasten nach, welche Stahlwelle Sie verbaut habe (eine solche ist Voraussetzung für einen Motor!). Je nach Wellendurchmesser brauchen Sie entweder einen Minimotor für 40mm Wellen oder Maximotor für 50mm, 60mm, 70mm oder auch 65mm Rundwelle.
Der nächste Schritt ist zu prüfen, welche Zugkraft Sie benötigen. Diese berechnen Sie folgendermaßen:
Höhe Panzer x Breite Panzer x ungefähres Gewicht des Panzers in kg/m²
Dabei rechnen wir mit 4kg/m² für PVC-Panzer und 4,5kg/m² für ALU-Panzer.
Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,0m. Die Fläche wäre also 3,0m² (aufgerundet).
[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,0m x 4,5kg/m² = 13,5kg
Der Motor muss also rund 14kg ziehen können. In der Tabelle für die jeweiligen Motorstärken können Sie nun ablesen, ob der gewünschte Motor ausreichend Kraft hat. Die Tabelle finden Sie in der jeweiligen Beschreibung des Motors. Beachten Sie dabei auch, ob der Motor für die Fläche einsetzbar ist.
Bei knapper Kraftreserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor, sprich: wenn Ihr Motor z.B. 16kg ziehen müsste, die Tabelle aber nur bis 20kg sagt, sollten Sie den nächststärkeren Motor wählen.
Generell brauchen Sie zunächst eine Stahlwelle falls Sie noch eine ältere Holzwelle haben. In die Stahlwelle wird der Motor eingeschoben. Zur Aufhängung auf der Motorseite liegt dem Rollladenmotor ein entsprechendes Motorlager bei. Auf dieser Seite muss also nur das alte Lager ausgebaut und mit dem Motorlager ersetzt werden.
Auf der Gegenseite des Motors brauchen Sie zur Aufhängung ein Kastenlager, ein Kugellager und eine Walzenkapsel als Minimum-Ausstattung.
Beachten Sie die Größe der Teile, die Sie brauchen: haben Sie eine 40mm Stahlwelle mit Mini-Motor, brauchen Sie alle weiteren Zubehörteile in mini, bei einer 60mm Stahlwelle mit MAXI-Motor brauchen Sie entsprechend MAXI-Zubehörteile.
Um Ihnen den Einkauf zu erleichtern finden Sie [ hier ] alle unsere fertig zusammengestellten Zubehör-Sets, teilweise sogar mit Stahlwelle, falls Sie diese auch benötigen. Ausführliche Informationen zur Umrüstung finden Sie auch [ hier ].
Selbstverständlich ist dies möglich! Wenn Sie sich für kabelgebundene Motore entscheiden, benötigen Sie hierzu ein sogenanntes Trennrelais, an dem die Motore und der Schalter angeschlossen werden. Dann wird der Schalterbefehl von allen angeschlossenen Motoren ausgeführt. Wir führen verschiedene Trennrelais, um unterschiedlichste Montagesituationen abzubilden. So kann auch ein ganzer Haushalt vernetzt werden.
Noch leichter ist eine Gruppenbildung mit den FUNK-Motoren. Hier brauchen Sie keine zusätzliches Produkt und auch keine aufwendige Verdrahtung. Mit einem Handsender mit mehreren Kanälen lassen sich die gewünschten Motore einfach auf die jeweiligen Kanäle programmieren, z.B. könnte Kanal 1 alle Schlafzimmer-Rollladen bedienen, Kanal alle Büroräume und Kinderzimmer und Kanal 3 könnte dann nochmal alle Motore gleichzeitig umfassen. Wir führen Mehrkanal-Handsender mit 5, 6 und 16 Kanälen, sodass Sie sehr flexibel Gruppen bilden können.
Unsere FUNK-Handsender haben eine sehr gute und verlässliche Reichweite von 20m durch auch 2 Stahlbetonwände! Eine Bedienung Ihres Motors auf Distanz ist also problemlos möglich und macht sie super flexibel einsetzbar!
Ja, mit Hilfe eines Mehrfachkanal-Handsenders lassen sich verschiedene Motoren zu sinnvollen Gruppen zusammen schließen. Auch schon ein 1-Kanal-Handsender kann mehrere Motore gleichzeitig ansteuern, allerdings nur mit immer gleichem Verhalten. Unsere 5-, 6- und 16-Kanal Handsender ermöglichen zudem mehrere Gruppen von Motoren, z.B. raumweise oder ganz nach Wunsch. Je mehr Kanäle desto mehr Möglichkeiten!
MAXI | mini | |||
---|---|---|---|---|
Motorstärke | 10NM | 20NM | 40NM | 13NM |
Höhe bis 1,5m | 20kg | 40kg | 80kg | 30kg |
bis 2,0m | 18kg | 37kg | 74kg | 28kg |
PVC-Rollladen Gewicht ca. 4 kg/m² | bis 5m² | bis 10m² | bis 25m² | bis 7m² |
Aluminium-Rollladen Gewicht ca. 4,5 kg/m² | bis 4,5m² | bis 9m² | bis 22m² | bis 6m² |
Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,33m. Die Fläche wäre also ca. 3,5m² (aufgerundet).
Mit einem Blick in die Tabelle sehen wir, dass der MAXI-Motor 10NM bis 4,5m² eingesetzt werden kann bei ALU, also müssen wir nur noch das Gewicht berechnen, das der Motor ziehen muss:
[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,33m x 4,5kg/m² = ca. 15,7kg
Der Motor muss also rund 16kg ziehen können. Die Tabelle sagt, der Motor schafft bei der Höhe rund 20kg, also ist der Motor für den Panzer nur knapp geeignet und hat nicht sehr viel "Kraftreserve". Bei knapper Reserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor. Hier wäre also der MAXI-Motor mit 20NM die richtige Wahl!

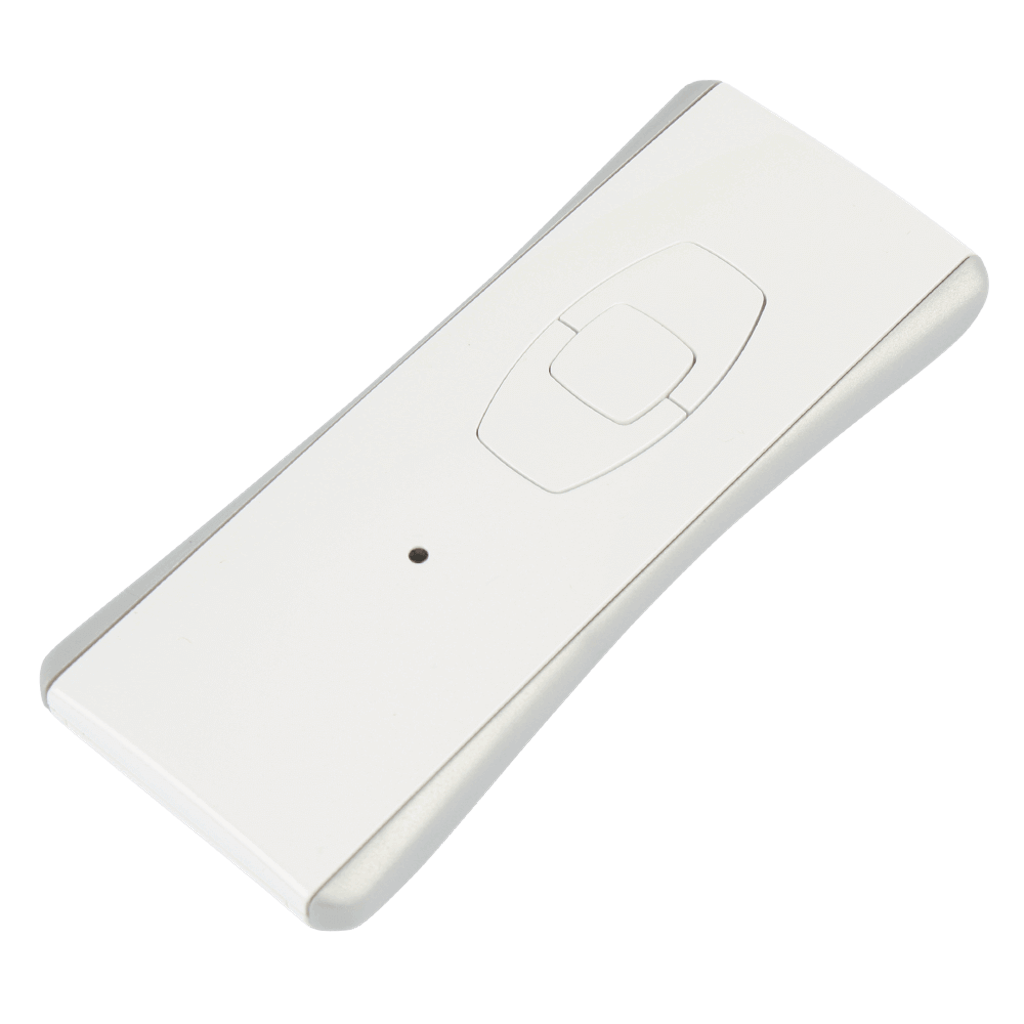

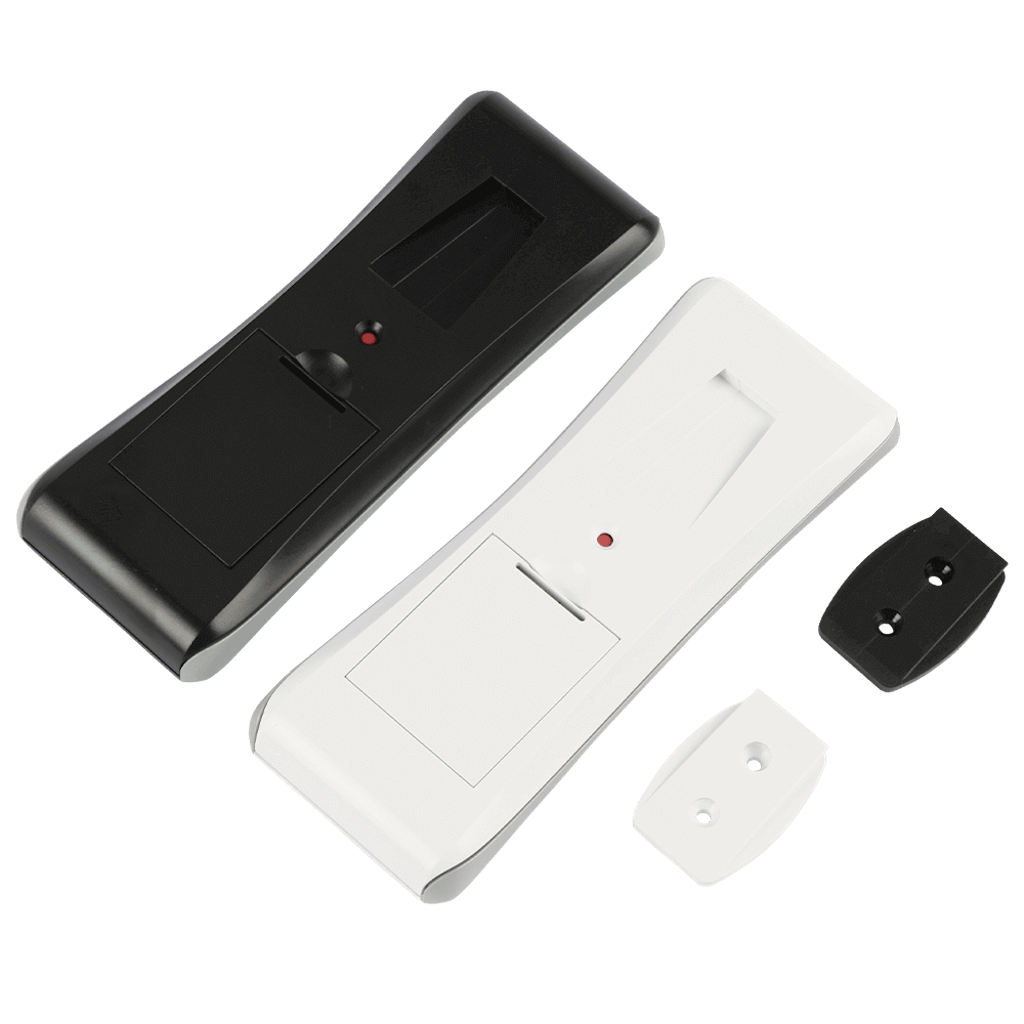

Einfach und zuverlässig: der 1-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem Verhalten aller Motore ist möglich.
Vielseitige Einsatzmöglichkeiten: der 5-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem Verhalten aller Motore ist möglich, aber auch unterschiedliches Verhalten mehrerer Motore kann realisiert werden indem Sie die Kanäle entsprechend belegen.
Einfach und zuverlässig: der 1-Kanal Wandsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Der Vorteil zum Handsender: fest montiert können Sie ihn nicht verlegen! Gruppenschaltung mit gleichem Verhalten aller beteiligter Motore ist möglich. Wandsendermaß 50 x 50mm mit Einzelrahmen 84 x 84mm.
Das große PLUS an Flexibilität: der 6-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck und hat zusätzlich alle gängigen Funktionen einer Zeitschaltuhr! Sie können also statt jeden Morgen und Abend manuell die Rollladen zu bedienen einfach feste AUF- und AB-Fahrzeiten festlegen. Gruppenschaltung ist wie bei dem 5-Kanal Handsender möglich.
Noch mehr Möglichkeiten: der 16-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem und unterschiedlichem Verhalten aller Motore ist möglich. Die 16 Kanäle bieten Ihnen alle denkbaren Kombinationsmöglichkeiten, Piktogramme und Benennungsmöglichkeiten helfen Ihnen den Überblick zu bewahren.
Smarthome für höchsten Bedienkomfort: unsere Motore können bequem und einfach über die praktische und moderne Cloudbox via Tablet oder Smartphone bedient werden. Einmal eingerichtet können Sie nicht nur AUF- und AB-Fahrzeiten mit Zeitplänen festlegen, sondern sogar von unterwegs mit Hilfe der App die Rollladen ansteuern.
